V6661消火栓按钮

产品概述：

V6661消火栓按钮（以下简称消报按钮或消报）。消报按钮一般安装在消火栓箱内或旁边，当人工确认发生火灾后需使用消火栓灭火时，按下消报按钮上的触发装置，即可向控制器发出启动消防泵的请求信号或直接启动消防泵。当消防泵启动后将状态信号返回消报按钮上的回答指示灯，以示消防泵已启动。

本品满足国家标准 GB16806-2006《消防联动控制系统》，适用于宾馆、饭店、机房、银行、商场、仓库、博物馆、图书馆、办公楼等场所。

功能特点：

Ø  采用专用嵌入式最新技术的 MCU 技术，分布式智能产品

Ø  备有一组无源常开输出，当手动启泵触发后输出端为短路闭合状态，可直接启动消防泵

Ø  具有反馈回答指示灯，当消防泵启动后可指示启泵状态

主要技术指标：

Ø  工作电压：DC15V-28V 调制脉冲

Ø  监视电流：≤ 0.4mA

Ø  报警电流：≤ 0.9mA

Ø  工作温度：-10℃～ +50℃

Ø  环境湿度：≤ 95% RH （40±2℃）无凝露

Ø  触点容量：DC30V / 100mA

Ø  状态指示：正常监视时启动灯闪亮，确认启动后灯常亮；收到启泵反馈时回答灯常亮

Ø  连接方式：二总线制、无极性

Ø  传输距离：≤ 2000m

Ø  编址方式：电子编码器

Ø  外形尺寸：98mm × 98mm × 46mm（含底座）

Ø  配接底座：V6612B

结构与安装尺寸：

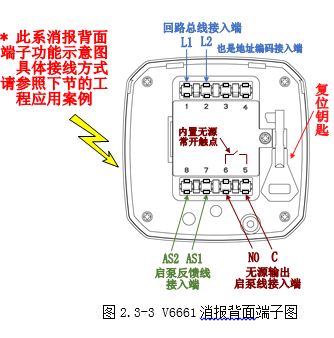

V6661消火栓按钮端子定义：

u  端子①、② —（L1、L2）：

总线回路接入端，连接到火灾报警控制器的总线回路L+、L-，无极性连接；该对端子也是电子编码器的编码输入端；

u  端子⑤、⑥ —（C、NO）：

消火栓按钮内置无源常开触点输出端（公共端和常开端），用于消火栓按钮直接启动消防泵。

u  端子⑦、⑧ —（AS1、AS2）：

消防泵启动反馈信号的接入端，无极性连接，取自消防泵控制柜内的启泵中间继电器提供的无源常开触点的闭合信号；

V6661消火栓按钮系统接线示意图：

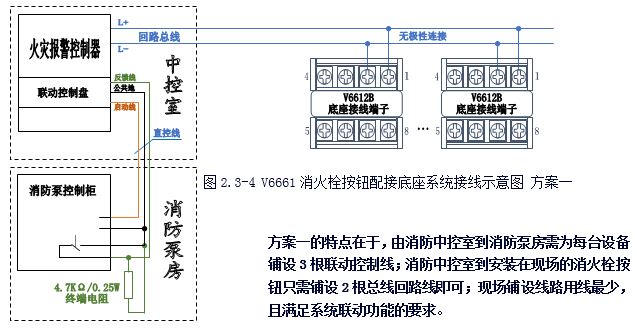

系统连接方案一（见图2.3-4）：

²  消火栓按钮按下发出启动消防泵请求，由火灾报警联动控制器上的联动控制盘以自动或手动方式，通过直控线中的启动线启动消防泵控制柜内的中间继电器，从而启动消防泵；

²  当消防泵启动后，消防泵控制柜内的中间继电器动作，反馈输出闭合，并通过直控线中的回答线反馈到联动控制盘及控制器，再由控制器通过回路总线向消火栓按钮发出点灯指令，从而消报按钮上的回答灯自动点亮。

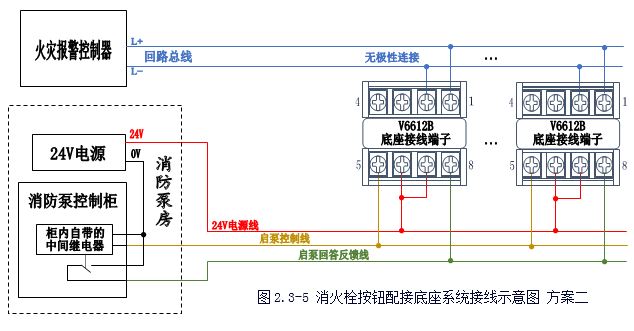

系统连接方案二（见图2.3-5）：

²  消火栓按钮按下后向火灾报警控制器发出报警信号，同时消火栓按钮上的无源输出端通过启泵控制线将24V电源施加在消防泵控制柜内的中间继电器上，实现直接启动消防泵操作。

²  当消防泵启动后，消防泵控制柜内的中间继电器动作，反馈输出闭合，并通过启泵回答反馈线将消火栓按钮上的回答灯点亮。

此方案中，火灾报警控制器不具有直接控制消防泵的联动控制盘。一般应用于老旧建筑内消防系统改造的小规模的消防系统。

该方案现场布线为5根，控制器到消火栓按钮敷设2根回路总线，消防泵房到消火栓按钮敷设24V线、启泵控制线和启泵回答反馈线共3根线。若消防泵系统所需的24V电源由控制器提供，则控制器到消防泵房还需敷设2根电源线.

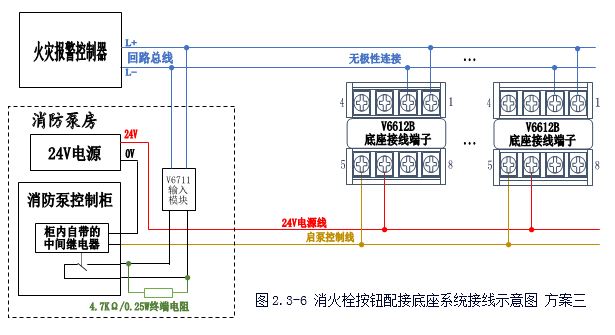

系统连接方案三（见图2.3-6）：

²  消火栓按钮按下后向火灾报警控制器发出报警信号，同时消火栓按钮上的无源输出端通过启泵控制线将24V电源施加在消防泵控制柜内的中间继电器上，实现直接启动消防泵操作。

²  当消防泵启动后，消防泵控制柜内的中间继电器动作，使其启泵状态无源触点闭合，并通过输入模块将启泵状态反馈到控制器，再由控制器通过回路总线向消火栓按钮发出点灯指令，从而消火栓按钮上的回答灯点亮。

此方案中，火灾报警控制器不具有直接控制消防泵的联动控制盘。一般应用于老旧建筑内消防系统改造的小规模的消防系统。较之于方案二，现场布线减少1根，共需敷设4根即可。即：控制器到消火栓按钮敷设2根回路总线，消防泵房到消火栓按钮敷设24V电源线和启泵控制线共2根线。但需要增加一个输入模块。若消防泵系统所需的24V电源由控制器提供，则控制器到消防泵房还需再敷设2根电源线。

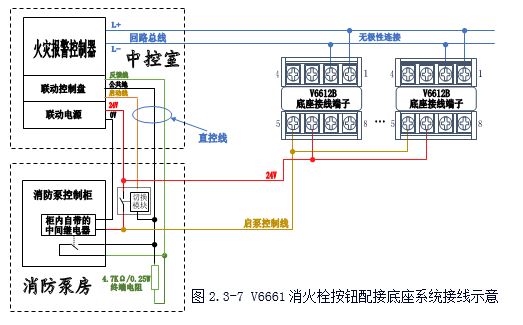

系统连接方案四（见图2.3-7）：

²  消火栓按钮按下发出启动消防泵请求，由火灾报警联动控制器上的联动控制盘以自动或手动方式，通过直控线中的启动线启动消防泵控制柜内的中间继电器，以实现中控室内直接启动消防泵；

²  同时，消火栓按钮上的无源输出端通过启泵控制线将24V电源施加在消防泵控制柜内的中间继电器上，实现消火栓按钮直接启动消防泵操作。

²  当消防泵启动后，消防泵控制柜内的中间继电器动作，反馈输出闭合，并通过直控线中的回答线反馈到联动控制盘及控制器，再由控制器通过回路总线向消火栓按钮发出点灯指令，从而消报按钮上的回答灯自动点亮。

方案四中，由控制器和消防泵房到安装在现场的消火栓按钮各敷设2根导线，共4根信号线。其中，回路总线2根、启泵控制线2根。由消防中控室的手动控制盘到泵房需为每台消防泵敷设3根控制线。若消防泵系统所需的24V电源由控制器提供，则控制器到消防泵房还需再敷设2根电源线。

由于来自现场和中控室的两个启泵控制信号的性质不同，不能直接并联使用。所以两个启泵控制信号必须使用切换模块或外加中间继电器进行隔离处理

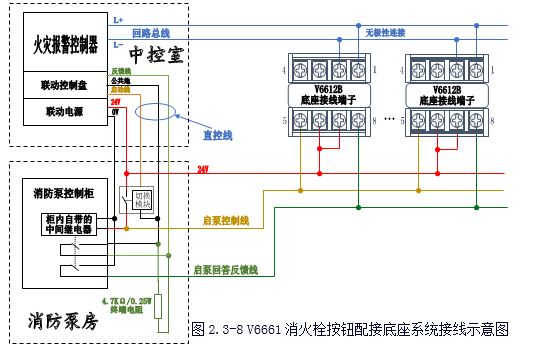

系统连接方案五（见图2.3-8）：

²  消火栓按钮按下发出启动消防泵请求，由火灾报警联动控制器上的联动控制盘以自动或手动方式，通过直控线中的启动线启动消防泵控制柜内的中间继电器，以实现中控室内直接启动消防泵；

²  同时，消火栓按钮上的无源输出端通过启泵控制线将24V电源施加在消防泵控制柜内的中间继电器上，实现消火栓按钮直接启动消防泵操作。

²  当消防泵启动后，消防泵控制柜内的中间继电器动作，其中一组反馈输出闭合，并通过直控线中的回答线反馈到联动控制盘及控制器显示消防泵启泵状态。

²  消防泵控制柜内的中间继电器的另一组反馈输出闭合，并通过启泵回答反馈线将消火栓按钮上的回答灯点亮。

方案五中（见图2.3-8），中控室的控制器和消防泵房到消火栓按钮共需敷设5根导线，其中，回路总线2根、启泵控制线及回答反馈线3根；中控室的控制器到消防泵控制柜还需敷设3根直控线，若启动消防泵所需的24V电源由控制器提供，则中控室到消防泵房需再敷设2根电源线。

由于来自现场和中控室的两个启泵控制信号的性质不同，不能直接并联使用。所以两个启泵控制信号必须使用切换模块或外加中间继电器进行隔离处理。

消防泵系统控制方式应根据国家标准GB 50116-2013版《火灾自动报警系统设计规范》、地方法律法规的要求，结合工程设计要求确定。

对于具有消防中控室，并安装了火灾报警及联动控制系统工程项目，推荐采用方案一的系统连接方式，即减少施工布线数量又能满足的要求。

除非工程设计要求所规定，已安装了火灾报警及联动控制系统的工程项目，不宜采用消火栓按钮直接启泵方式。

消火栓按钮的安装：

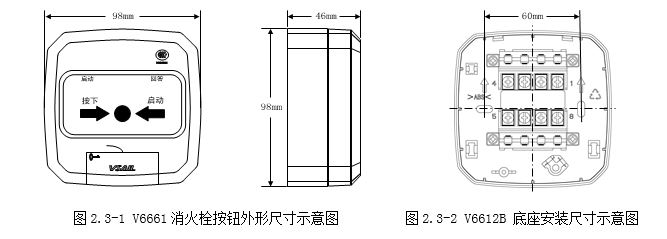

u  消火栓按钮一般安装于消火栓箱内或在其附近，若安装在墙体上则其安装方式V6651 型手动火灾报警按钮的安装方式详细。请参见（图2.2-5）和（图2.2-6）

u  将V6612B消报底座安装在施工图纸规定的位置，请注意底座上箭头向上为正确的安装方向；

u  将回路总线、24V线、启泵直控线（需要时）、启泵回答反馈线（需要时）可靠连接到相应的端子上；

u  使用编码器分别对将要安装的消火栓按钮进行编址；注意：同一回路总线中每一个总线设备不应有相同的地址编码；

u
请妥善保管好消火栓按钮背面附带的（或公司配送的）复位钥匙，已备启泵后复位时使用；

u  将消火栓按钮稳固安装在底座上，安装结束。

V6661 消火栓按钮的防丢失功能：

V6612B消火栓按钮的防丢失功能的实现与V6651手动报警按钮的防丢失功能开启方式相同。

V6661 消火栓按钮的使用。

V6612B消火栓按钮的使用与V6651手动报警按钮
