J-SAP-M-V6654D型手动火灾报警按钮


产品概述:

J-SAP-M-V6654D型手动火灾报警按钮(以下简称手报按钮或手报)。用于人工确认发生火灾后,按下手报按钮上的触发装置,向控制器发出报警信号。本品内设φ3.5mm孔径的消防电话插孔,可实现报警现场与消防电话主机相互通讯。

本产品满足国家标准 GB19880-2005《手动火灾报警按钮》,适用于宾馆、饭店、机房、银行、商场、仓库、博物馆、图书馆、办公楼等场所。

功能特点:

Ø  采用性能卓越的专用嵌入式MCU 技术,分布式智能产品

Ø  分体式结构,安装方面简单,信号线连接可靠

Ø  手动报警后通过专用复位钥匙进行手动复位,并可使用复位钥匙拆下手报按钮本体

主要技术指标:

Ø  工作电压:DC15V-28V 调制脉冲

Ø  监视电流:≤ 0.4mA

Ø  报警电流:≤ 0.9mA
Ø      状态指示:火警指示灯正常监视时闪亮,报警时常亮;电话指示灯正常监视时灯闪亮,插入电话时灯常亮

Ø  外形尺寸:88mm × 88mm × 40mm

Ø  工作温度:-10℃~ +50℃

Ø  环境湿度:≤ 95% RH (40±2℃)无凝露

Ø  连接方式:二总线制、无极性

Ø  传输距离:≤ 2000m

Ø  编址方式:电子编码

Ø  电话插孔规格:φ3.5mm

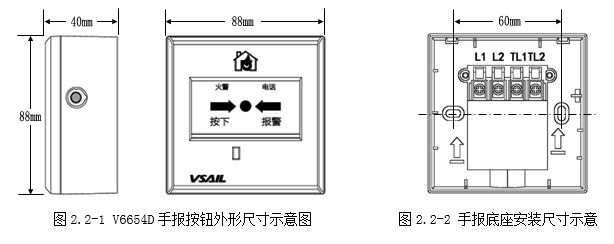

结构与安装尺寸:


V6654D手报按钮端子定义:

u  端子L1、L2:

总线回路接入端,连接到火灾报警控制器的总线回路L+L-,无极性连接;该对端子也是电子编码器的编码输入端(见图2.2-3 手报底座端子图);

u  端子TL1、TL2:

消防电话音频线接入端,无极性连接,可直接连接到多线制消防电话主机或总线电话插孔(或称墙孔)的输出端。注意:消防电话手柄须使用φ3.5mm规格的连接插头。

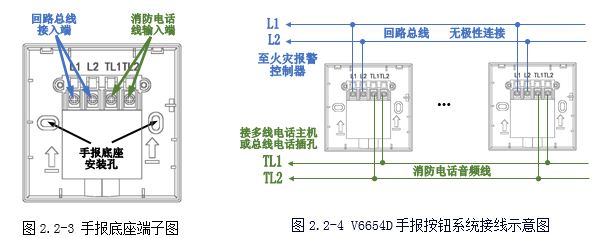

V6654D手报按钮系统接线图:

u  V6654D手报按钮通过底座上的端子与火灾报警控制器及消防电话系统相连接。(图2.2-4)所示,为手报按钮的典型系统连接方案。

u  回路总线布线推荐使用阻燃双绞线,即:ZR-RVS-2×1.0 ~ 1.5mm2

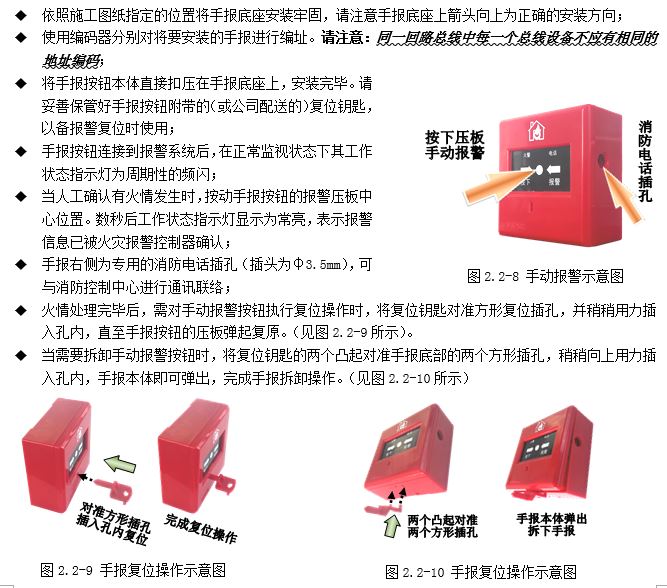

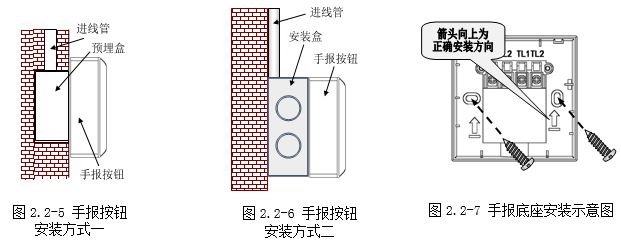

V6654D手动报警按钮的安装:
