J-SAP-M-V6651型手动火灾报警按钮

产品概述：

J-SAP-M-V6651型手动火灾报警按钮（以下简称手报按钮或手报）。当人工确认发生火灾后，按下手报按钮上的触发装置，即可向控制器发出报警信号。本品内藏消防电话插孔，可实现报警现场与消防电话主机相互通讯。

本产品满足国家标准 GB19880-2005《手动火灾报警按钮》，适用于宾馆、饭店、机房、银行、商场、仓库、博物馆、图书馆、办公楼等场所。

功能特点：

Ø  采用性能卓越的专用嵌入式MCU 技术，分布式智能产品

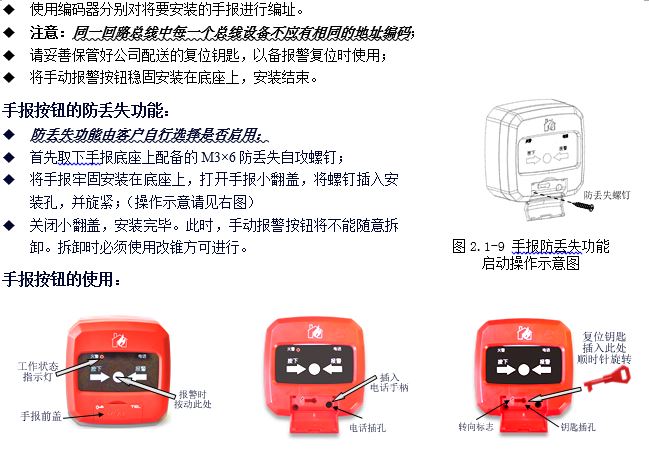

Ø  手动报警后通过专用复位钥匙进行手动复位

Ø  备有一组无源常开输出，当手动报警触发后输出端为短路闭合状态

Ø  具有φ6.5mm孔径的消防电话插孔，可将消防电话手柄插入电话插孔，实现报警现场与消防控制中心的消防电话主机相互通讯

Ø  每个总线式消防电话插孔最多可配接80个V6651手动报警按钮上的电话插孔

主要技术指标：

  Ø  工作电压：DC15V-28V 调制脉冲

Ø  监视电流：≤ 0.4mA

Ø  报警电流：≤ 0.9mA

Ø  工作温度：-10℃～ +50℃

Ø  环境湿度：≤ 95% RH （40±2℃）无凝露

Ø  状态指示：火警指示灯正常监视时闪亮，报警时常亮；电话指示灯正常监视时灯闪亮，插入电话时灯熄灭

Ø  触点容量：DC30V / 100mA

Ø  外形尺寸：98mm × 98mm × 46mm（含底座）

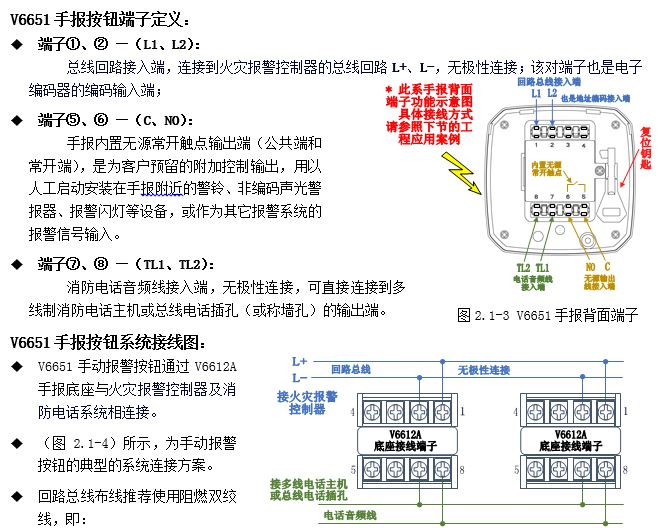

Ø  连接方式：二总线制、无极性

Ø  传输距离：≤ 2000m

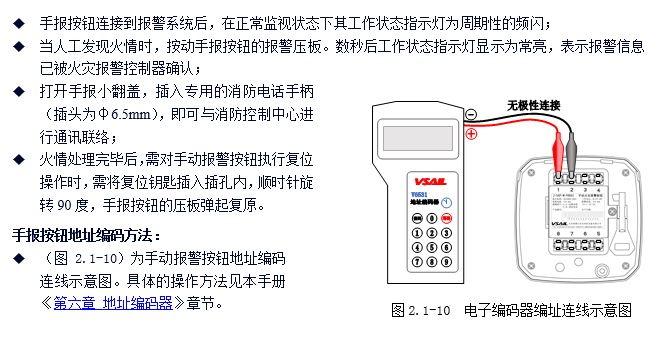

Ø  编址方式：电子编码

Ø  配接底座：V6612A

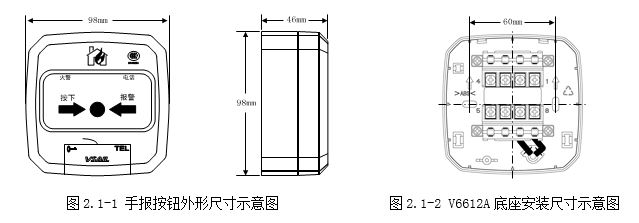

结构与安装尺寸：
