V6611E探测器底座

产品概述:


V6611E探测器底座是火灾报警控制系统中固定编码型火灾探测器的重要部件,其用于安装V6621、V6621(Ex)、V6631、V6631(Ex)、V6641 等型号的编码型火灾探测器。

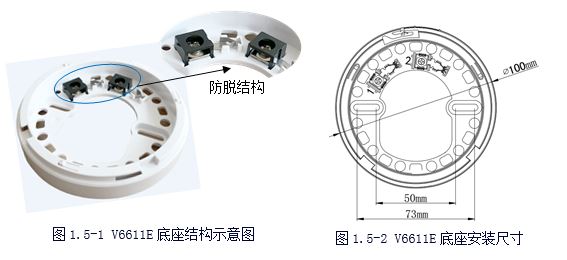

V6611E探测器底座结构简单、安装方便、结构件配合牢固;具有探测器防丢失结构设计,每只底座均备有专用的解锁钥匙。底座备有长圆形和弧形安装定位孔,可适应于86H50型标准预埋盒及其它型号的预埋盒。

V6611E探测器底座具有螺钉防脱扣功能,当螺钉松脱到顶部后不会脱落。并且增大了螺钉垫片的尺寸可方便的同时接入两根线。


1.1.  探测器的安装与拆卸


 u  首先将底座安装在建筑设计图纸规定的位置,将回路总线与底座1#和2#接线端子可靠连接;

u  使用编码器分别对将要安装的探测器进行编址。注意:同一回路总线中不应有相同的地址编码;

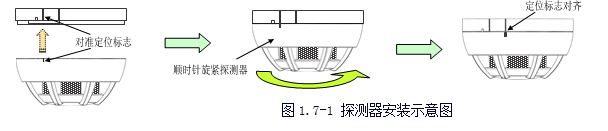

u  如图(1.7-1)所示将探测器上定位标志对准底座上的起始定位标志,将探测器推入底座,顺时针旋转,直至锁紧,此时终止定位标志对齐,表示探测器已经安装到位

u  拆卸探测器时,只需将探测器逆时针旋转拆下即可。



探测器防丢失功能:(由客户自行选择该功能是否启用)

u  当探测器安装场所需要防丢失功能时,首先应将探测器底座自带的解锁钥匙取下备用;




u

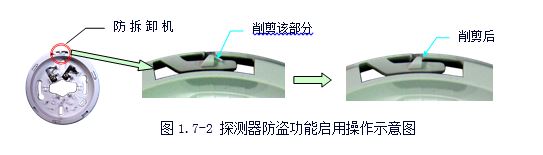

图(1.7-2)所示对探测器底座进行如下操作,此时,探测器安装到底座后,必须使用专用的解锁钥匙方可将探测器拆下,以防止探测器丢失

u  若更换探测器则需解锁钥匙,将其稍稍用力插入到探测器与底座结合面上的方孔内,旋转90º,即可将探测器逆时针旋转卸下。见示意图(图1.7-3)。

u  此操作可单手完成,以确保高空操作者的人身安全。
